PL. III

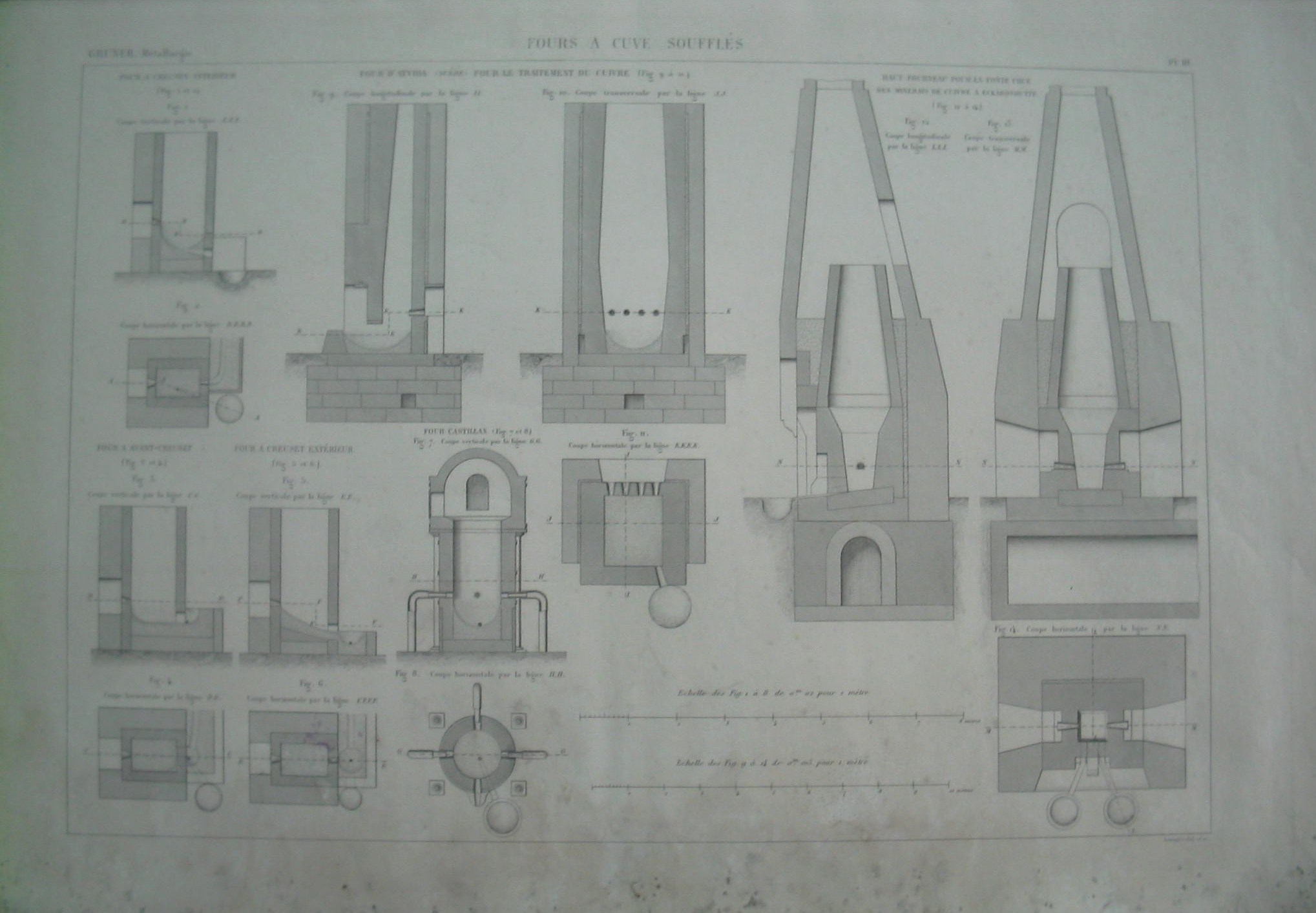

A estampa contém catorze imagens com cortes e planos de fornos tanque para metais.

As figuras 1 e 2 representam corte vertical da linha AAA e o corte horizontal da linha B,B,B,B do forno com cadinho interior e de secção rectângular. As figuras 3 e 4 representam um corte vertical da linha CC e um corte horizontal da linha DD do forno com cadinho montado dentro e fora do forno. As figuras 5 e 6 representam corte vertical da linha E,E e o corte horizontal da linha E,E,E,F do forno com cadinho exterior. As figuras 7 e 8 representam o corte vertical da linha GG e o corte horizontal da linha HH do forno CASTILLAN (castelhano). Este forno era utilizado para a fusão dos minerais cobre e chumbo. As figuras 9 à 11 representam cortes longitudinal, transversal e horizontal do forno D'ATVIDA (Suécia-para tratamento do cobre). Estes fornos são de meia altura, de secção rectângular, onde se faz o derretimento dos minerais piritosos. As figuras 12 à 14 representam cortes longitudinal, transversal e horizontal do alto forno ECKARDSHüTTE para a fundição dos minerais de cobre. Este forno possui o tanque interior em forma cilindrica.

PL. III

GRUNER, Mètallurgie.

Lemaitre del et sc.

Catálogo on-line: Biblioteca Nacional de França;(www.bnf.fr)
Traité de Mètallurgie, Parte 1, Tome 1; par L.M. Gruner (1875-1878).
Este volume (primeiro) contém um atlas de 19 estampas que incluem os fornos e as máquinas que se utilizam nas fábricas.
