PL. IV

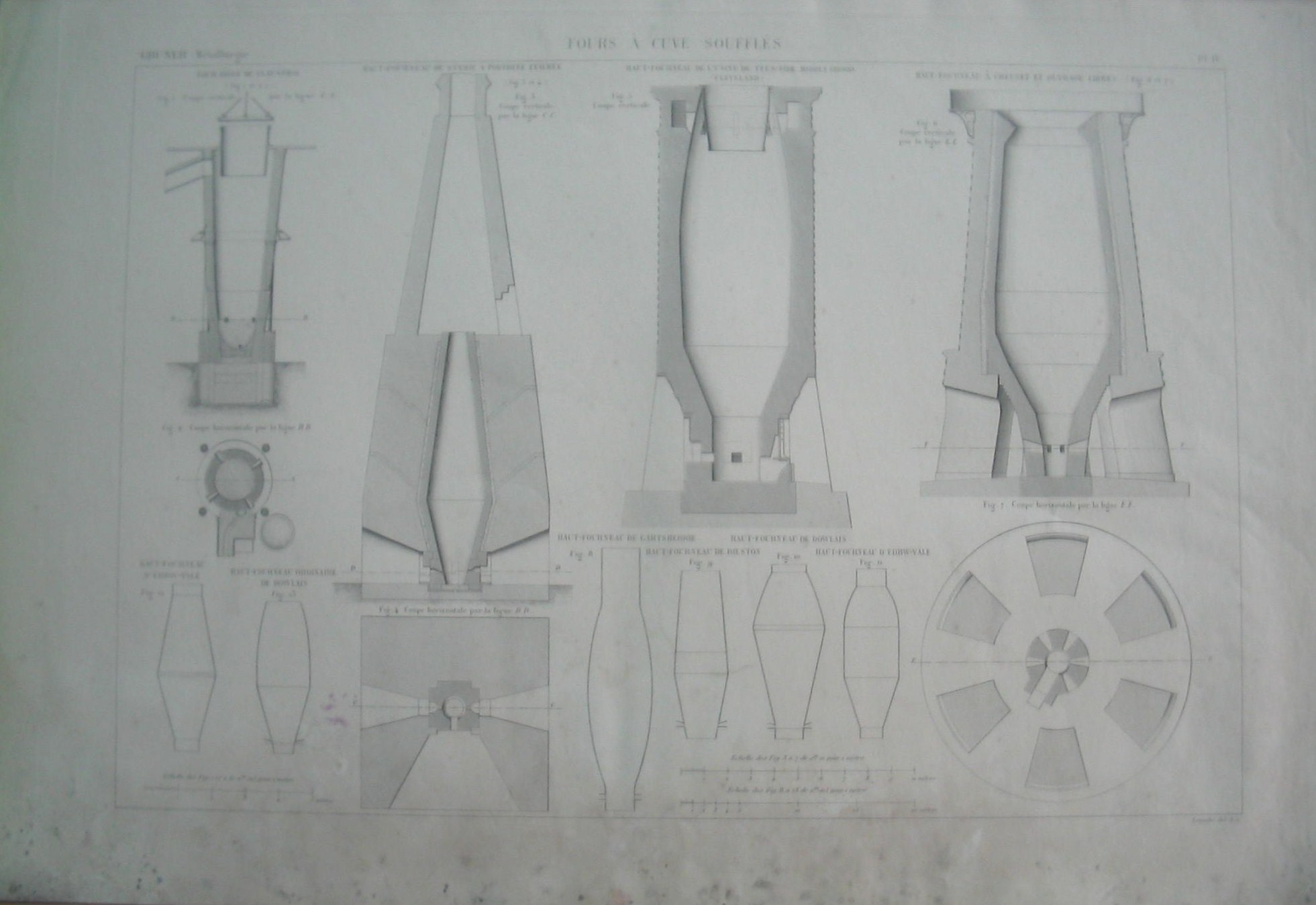

A estampa contém treze imagens com cortes de secções relativos a fornos de tanque.

As figuras 1 e 2 representam o corte vertical da linha A,A e o corte horizontal da linha BB do forno redondo . Este forno é um alto forno, de secção circular onde se trata os minerais plumbosos, pelo método de precipitação, na fábrica de Clausthal, em Hartz. As figuras 3 e 4 representam cortes vertical e horizontal do alto forno de Stryrie ( Alpes) de porta fechada, sem abertura propriamente dita. Este forno serve para o tratamento de minerais espáticos manganesiferos para obtenção de carvão vegetal. A figura 5 representa um corte vertical dum alto forno de fábrica de TEES-SIDE MIDDLESBORD (CLEVELAND). O tanque do forno possui a forma cilindrica, assim como o exterior do forno. Este é uma estrutura maciça,constituido por ferro e suportada por quatro pilares. As figuras 6 e 7 representam o corte vertical e horizontal dum alto forno de cadinho e trabalhos livres. A estrutura é maciça e suportada por seis pilares e por arcos cônicos que ligam-se entre si. A figura 8 representa um alto forno de GARTSHERRIE; A figura 9 representa um alto forno de BILSTON; A figura 10 representa um alto forno de DOWLAIS. A figura 11 representa um alto-forno de EBBW-VALE. A figura 12 representa um alto-forno ordinário de DOWLAIS. A figura 13 representa um alto-forno D'EBBW-VALE. As figuras 8 a 13 representam diversos perfis de altos-fornos ingleses e escoses.

PL.IV

GRUNER, Mètallurgie.

Lemaitre del et sc.

Catálogo on-line: Biblioteca Nacional de França;(www.bnf.fr)
Traité de Mètallurgie, Parte 1, Tome 1; par L.M. Gruner (1875-1878).
Este volume (primeiro) contém um atlas de 19 estampas que incluem os fornos e as máquinas que se utilizam nas fábricas.
