PL. XIV

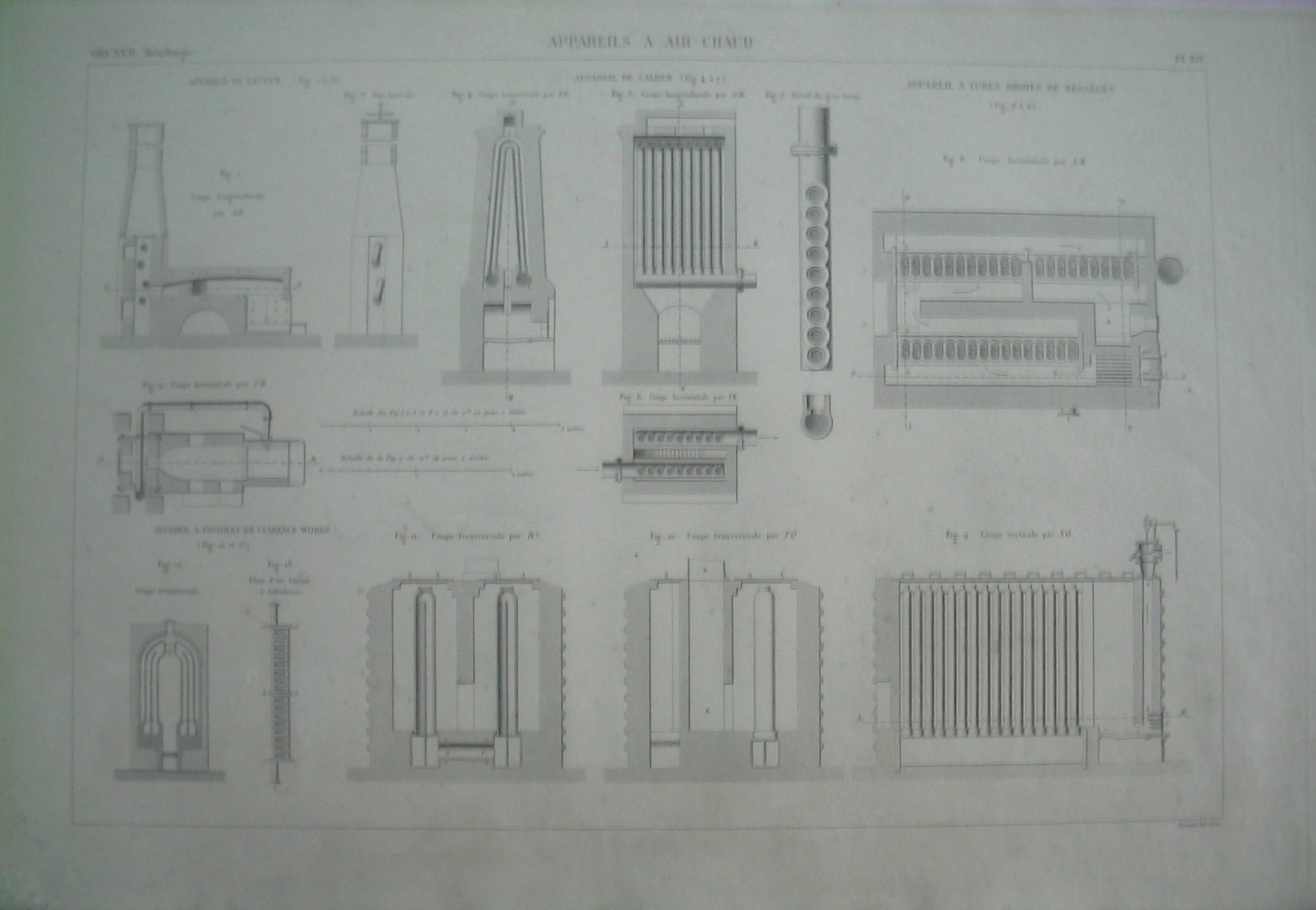

A estampa contém treze figuras com cortes de secções de aparelhos de ar quente.O sistema de serpentina que se vê nas imagens pode ser empregue quando se trata aquecer um pequeno volume de ar com a ajuda da chama perdida num baixo forno ou num forno revérbero. As figuras 1 à 3 são exemplos de aparelhos da fábrica de Lauder (perto de Shalhouse). Representam cortes longitudinal, horizontal e lateral de várias secções do aparelho de LAUFEN. As figuras 4 à 6 representam cortes transversal, longitudinal de secções e as figura 7 representa o detalhe dum tubo do aparelho de calder. Este aparelho é composto por dois tubos tubuladores colocados horizontalmente, à direita e à esquerda da fornalha e ligados a outro por uma série de tubos inclinados e dobrados em sifão. Os grandes tubos são protegidos por um revestimento em tijolo contra a acção directa das chamas. As figuras 8 à 11 representam cortes horizontal, vertical e transversais de várias secções do aparelho de tubos direitos das fábricas em BESSÈGES, França. Os tubos direitos sofrem menos variações com a temperatura que os tubos curvados. O local dos dois grandes tubos cilindricos horizontais, estão numa caixa rectângular, dividida em dois por uma parede longitudinal. A esta parede corresponde esses tubos direitos, garantindo que o ar é aquecido e passe de uma caixa para a outra, atravessando, na direcção oposta, ambos os lados dos tubos direitos. As figuras 12 e 13 apresentam o corte transversal e o plano dum tubo tubular do aparelho de curvas de CLARENCE WORKS. Estes tubos paralelos e independentes estão colocados nas paredes direita e esquerda.

PL.XIV

GRUNER, Mètallurgie.

Lemaitre del et sc.
Catálogo on-line: Biblioteca Nacional de França; (www.bnf.fr/)
Traité de Mètallurgie, Parte 1, Tome 1; par L.M. Gruner (1875-1878).
Este volume (primeiro) contém um atlas de 19 estampas que incluem os fornos e as máquinas que se utilizam nas fábricas.
