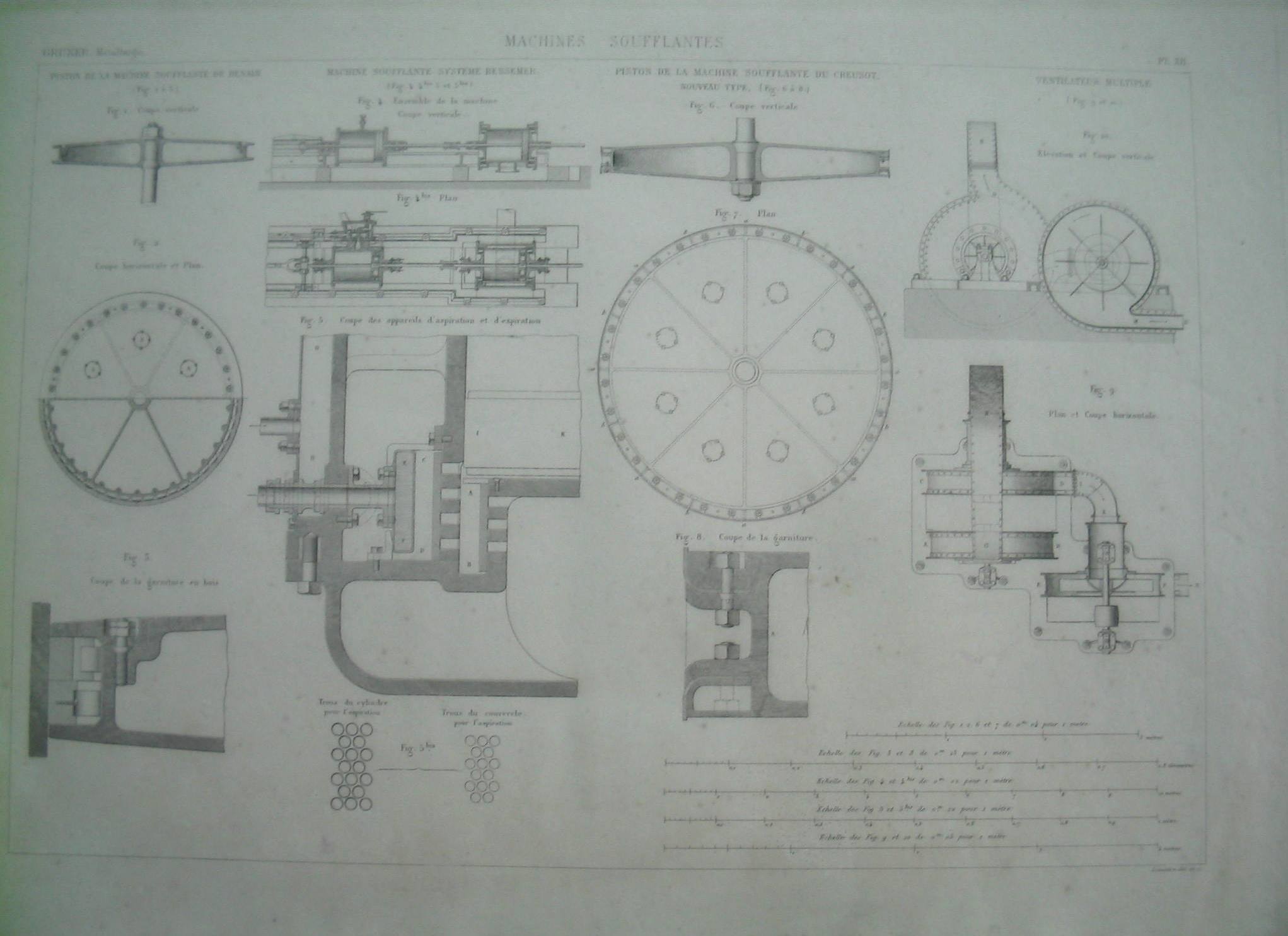

A estampa contém onze imagens relativas a partes de acessórios das máquinas ventiladoras.

As figuras 1 à 3 representam o corte vertical, horizontal e o plano e o corte do revestimento em madeira do pistão da máquina ventiladora vertical de Denain, construida em Creusot. É um pistão oco, em ferro, com um anel móvel aparafusado que permite a mudança e a visualização da dupla fileira em madeira que é composto o revestimento. As figuras 4 e 4bis representam o corte vertical e o plano do conjunto da máquina ventiladora - Sistema BESSEMER. A figura 5 representa o corte do aparelho de aspiração e expiração e as figuras 5bis representam os furos do cilindro para expiração e os furos na tampa para aspiração (sucção). As figuras 6 à 8 representam o corte vertical, o plano e o corte do revestimento do pistão da máquina ventiladora de Creusot (Novo Tipo). As figuras 9 e 10 representam o plano e corte horizontal e a elevação e o corte vertical do ventilador múltiplo. Os ventiladores múltiplos resultam da reunião de vários ventiladores ordinários associados, de forma que o vento expluso pelo primeiro ventilador é aspirado pelo segundo e o vento expulso pelo segundo é aspirado pelo terceiro.
