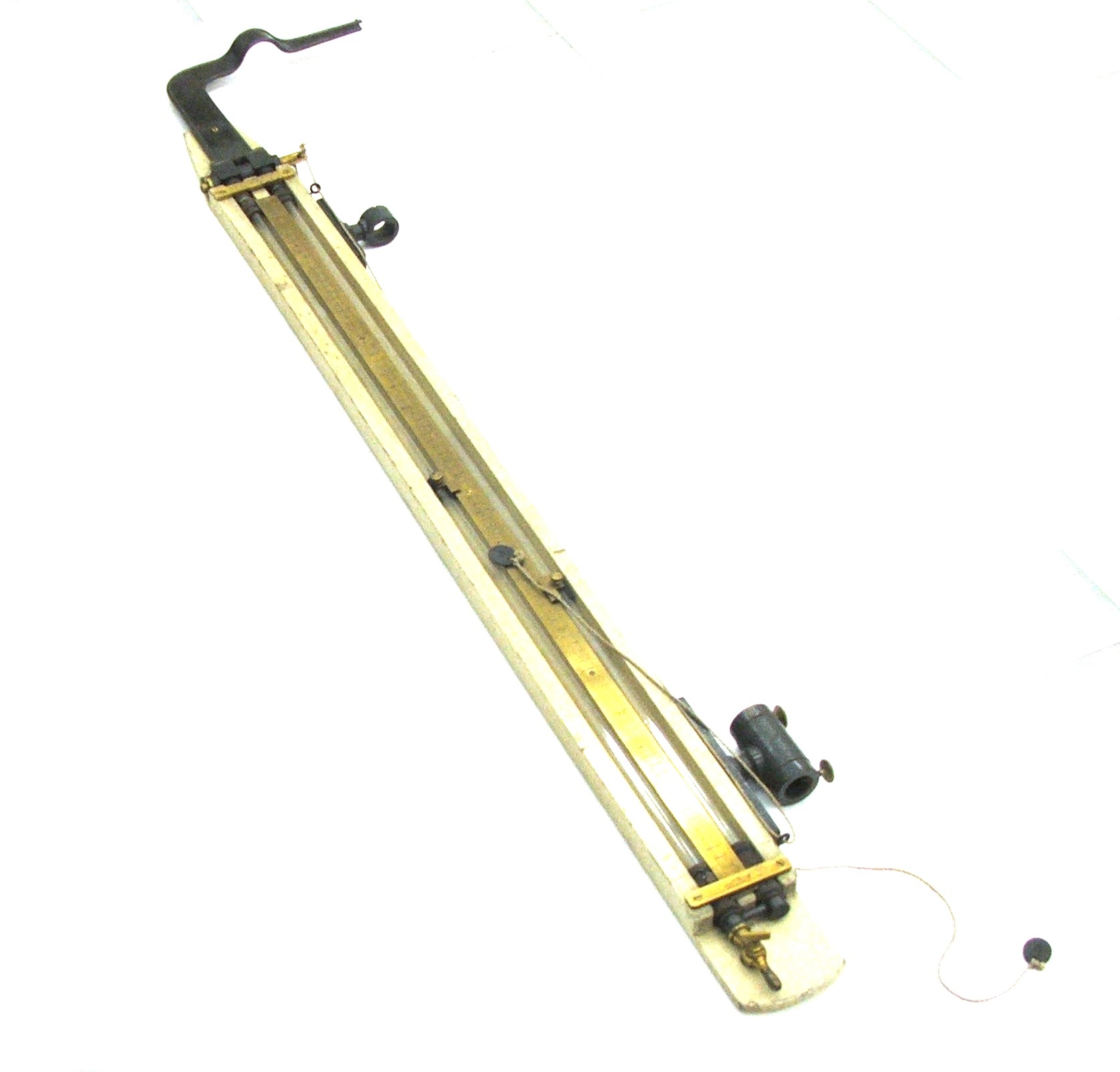

O tubo piezométrico tem uma estrutura semelhante à letra “L”.
É constituído por dois tubos de vidro com 9,4 cm de comprimento e 1,8 cm de diâmetro encaixados num suporte de madeira. Entre os dois tubos está colocada uma escala com dois cursores em latão que deslizam ao longo dos tubos.
A este suporte de madeira estão ligados uma estrutura metálica que dá a forma de “L” a este aparelho e dois encaixes metálicos com dois orifícios redondos que têm a função de suportar um outro tubo que terá desaparecido antes de ser recolhido.
O tubo está guardado num caixa de madeira retangular que se abre por uma tampa suportada por quatro dobradiças que apresentam um grau de oxidação proeminente. A caixa contém no
seu interior dois tubos de vidro suplentes e um encaixe para eles e para o manómetro em descrição. No seu exterior, a caixa ainda possui uma pega metálica presa por seis parafusos à madeira e
três ganchos metálicos que asseguram o encerramento da caixa.

Utilizado para medir pressões. Introduzia-se o tubo piezométrico, aberto na parte superior num reservatório que continha água sob pressão e obtinha-se desta forma muito simples o nível piezométrico que por sua vez “dá diretamente a posição da linha piezométrica”. Para que o resultado obtido seja rigoroso, tem que se expulsar todas as bolhas de ar existentes no interior do tubo.

Este aparelho inventado no século XVIII (1730) por Henri Pinot (1695-1771) é o mais simples de todos os manómetros líquidos.
