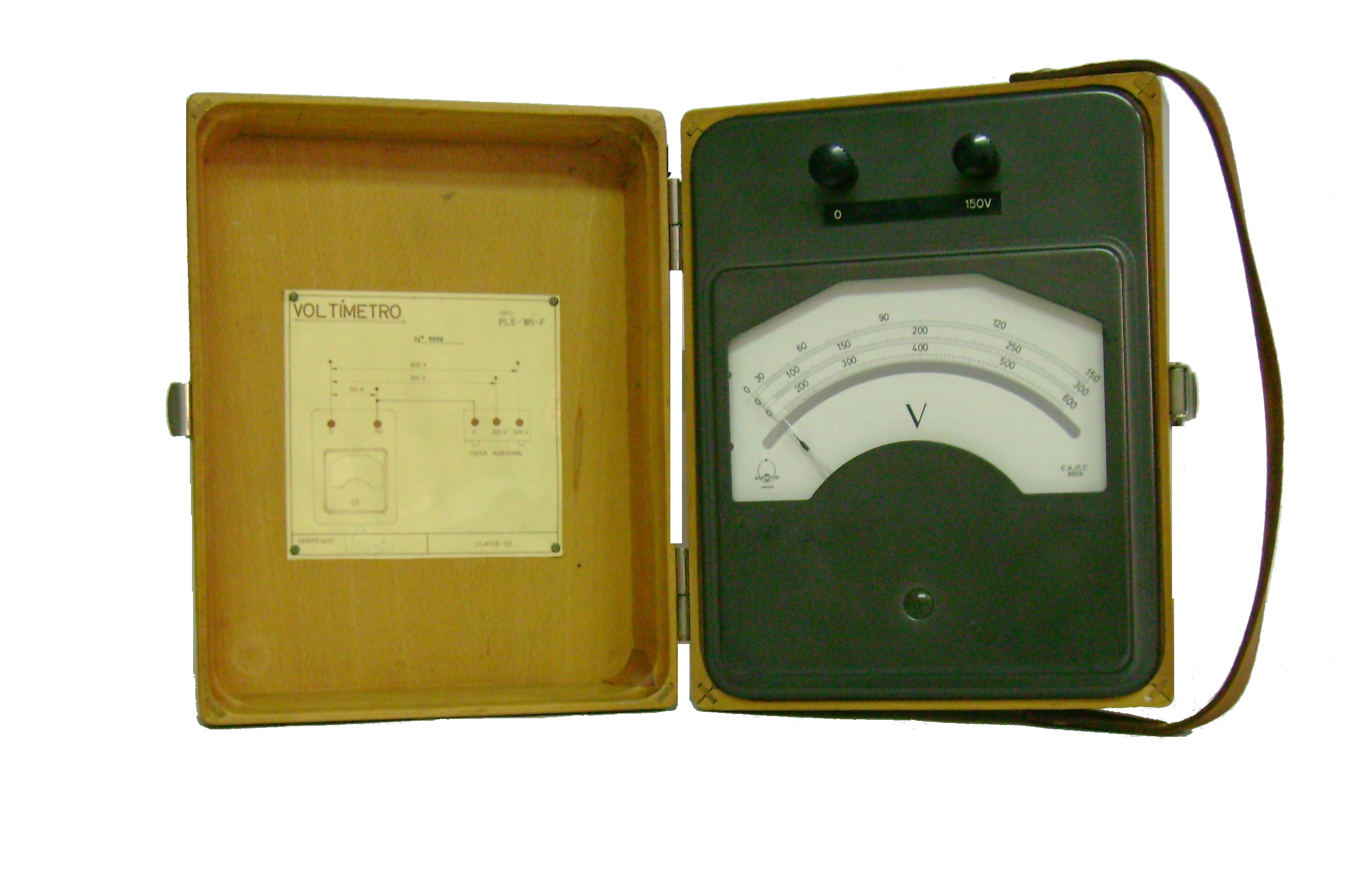

Composto por uma caixa de madeira e uma pega de couro. Apresenta 3 escalas, uma delas com o intervalo de 0 a 150 volts, a segunda de 0 a 300 volts e a última de 0 a 600 volts.

Instrumento utilizado para medir a tensão elétrica entre os dois pontos de um circuito elétrico.

Os primeiros instrumentos para medir correntes elétricas apareceram ainda em 1820, ano em que Öersted, físico dinamarquês, mostrou que elas podem provocar efeitos magnéticos, e eram conhecidos como “galvanômetros de tangente”. Consistia de uma bobina formada por várias voltas de fio, que tinha que ser alinhada para que o campo magnético produzido no seu centro estivesse na direção perpendicular ao campo terrestre. Uma bússola era posicionada no centro da espira. Tem-se então dois campos magnéticos perpendiculares, e a agulha da bússola vai apontar na direção da resultante; a razão entre os dois campos é dada pela tangente do ângulo que a agulha faz com o norte. Sabia-se que o campo magnético produzido é proporcional a corrente; portanto a
corrente é proporcional a tangente do ângulo, daí o nome do aparelho.
Décadas mais tarde, em 1882, Jacques Arsène d’Ansorval, biofísico francês, propôs um novo mecanismo, que tinha a vantagem de não depender do campo terrestre e poderia ser usado em qualquer orientação. O galvanómetro d’Ansorval é baseado na deflexão de uma espira móvel devido ao campo magnético de um ímã fixo instalado no aparelho. Outra grande vantagem era a escala linear: o ângulo de deflexão era diretamente proporcional à corrente percorrida. Por esses motivos o galvanómetro d’Ansorval é muito utilizado ainda hoje, e é a base dos voltímetros, amperímetros e ohmímetros analógicos.
