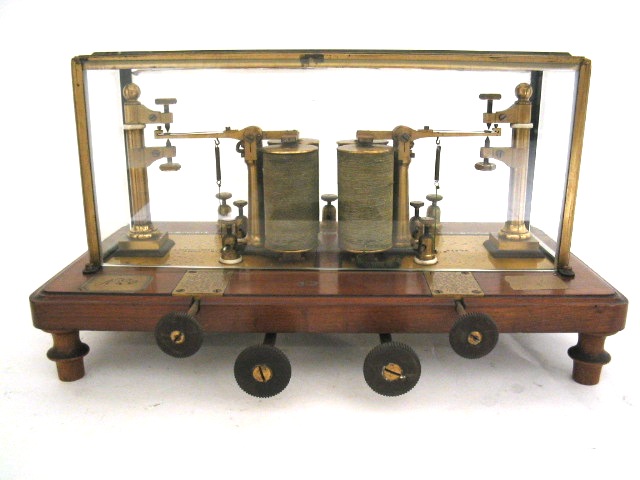

Composto por uma base de madeira, envolta numa caixa de vidro. Na base encontram-se cinco ligadores: L (linha), P (pilha), T (terra), P (pilha) e L (linha), paralelamente existem dois dispositivos que estão ligados às colunas de contacto. O translator é composto por dois relés colocados simetricamente contendo quatro bobinas, por duas alavancas com suportes e duas colunas de contactos compostas por duas partes eletricamente distintas. A corrente chega pela linha (L), passando respetivamente pelo suporte, alavanca, contacto superior da alavanca, visto que está em repouso, pelas bobinas no relé e terra (T). Quando a alavanca é atraída é acionado o seguinte circuito auxiliar: a pilha (P) aciona o contacto inferior da coluna, pondo em contacto a alavanca e o suporte; o fio linha (L) dá-lhe seguimento completando o circuito em terra (T). Quando o eletroíman das bobinas é magnetizado, a alavanca é atraída e toma contacto com o botão inferior da respetiva coluna.

Utilizado para minimizar as perdas de corrente elétrica verificada entre o local de emissão e o local de receção das mensagens.

Relatório sobre o Instituto Industrial e Comercial do Porto, Ano lectivo de 1887-1888, Imprensa Nacional, 1889.
