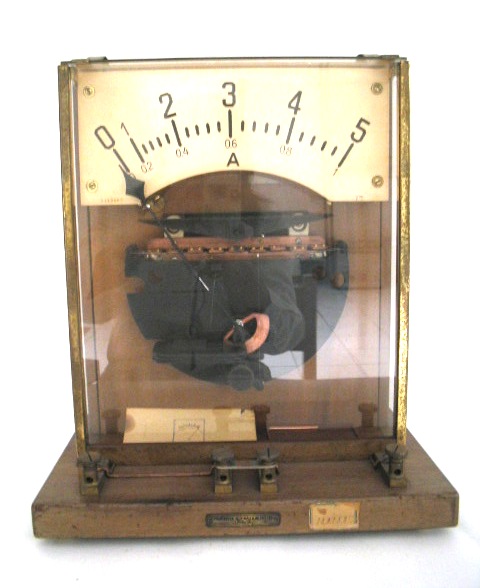

Composto assim por uma base em madeira que sustenta verticalmente uma caixa em vidro onde todo o mecanismo se encontra. Em frente desta existem quatro ligadores em latão. A corrente entra através do ligador esquerdo, onde fica colocada a fonte de alimentação, passa pela bobina central, criando um campo magnético, movimentando o ponteiro que nos dá a medição e sai pelo ligador da direita para a carga. Se por acaso a carga possuir uma potência superior à indicada na escala, adiciona-se ao amperímetro um shunt, que ficará posicionado em derivação no circuito, ligado aos dois ligadores centrais. Deste modo parte da corrente passa pelo shunt e outra pela bobina. As leituras terão que ser multiplicadas pelo fator introduzido pelo shunt, para se saber quantos amperes corresponde a corrente elétrica que percorre o circuito.

Utilizado para medir correntes e vulgarmente empregue em experiências laboratoriais. A sua leitura é direta, pois o número de amperes presentes no circuito, onde está inserido em série, é nos dado através de uma escala, que neste caso vai de 1 a 5 amperes. Este valor é indicado por um ponteiro indicador.
