Todo o aparelho está assente numa base de madeira. Dentro de uma caixa em vidro está o dispositivo principal (escala, ponteiro e bobina) e fora encontram-se três ligadores em latão. Quando colocado em derivação num circuito liga-se um dos bornes da fonte ao ligador esquerdo e o outro borne ao ligador direito, a leitura é feita através da passagem de uma pequena corrente na bobina. Se a tensão for superior aquela que o voltímetro pode medir, insere-se uma resistência, que ficará em série ao ligador central, permitindo fazer a leitura de uma tensão superior. O número de volts agora indicado pelo ponteiro terá que ser multiplicado pelo fator introduzido pela resistência adicional, para se saber qual a tensão elétrica que mede naquele ponto do circuito.

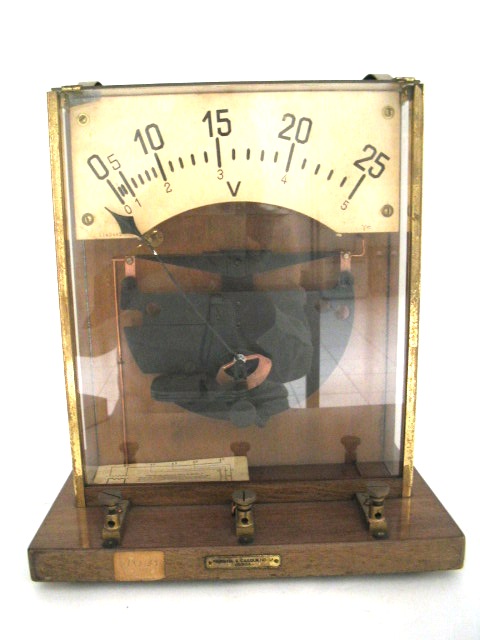

Utilizado para medir tensões elétricas (volts).Este voltímetro de demonstração é colocado em derivação num circuito para se poder medir a tensão elétrica entre os pontos a que está aplicada na experiência. À semelhança do amperímetro, as leituras são feitas diretamente através da simples observação da posição da agulha que desliza em frente de uma escala, que está graduada de 0 a 25 volts.
