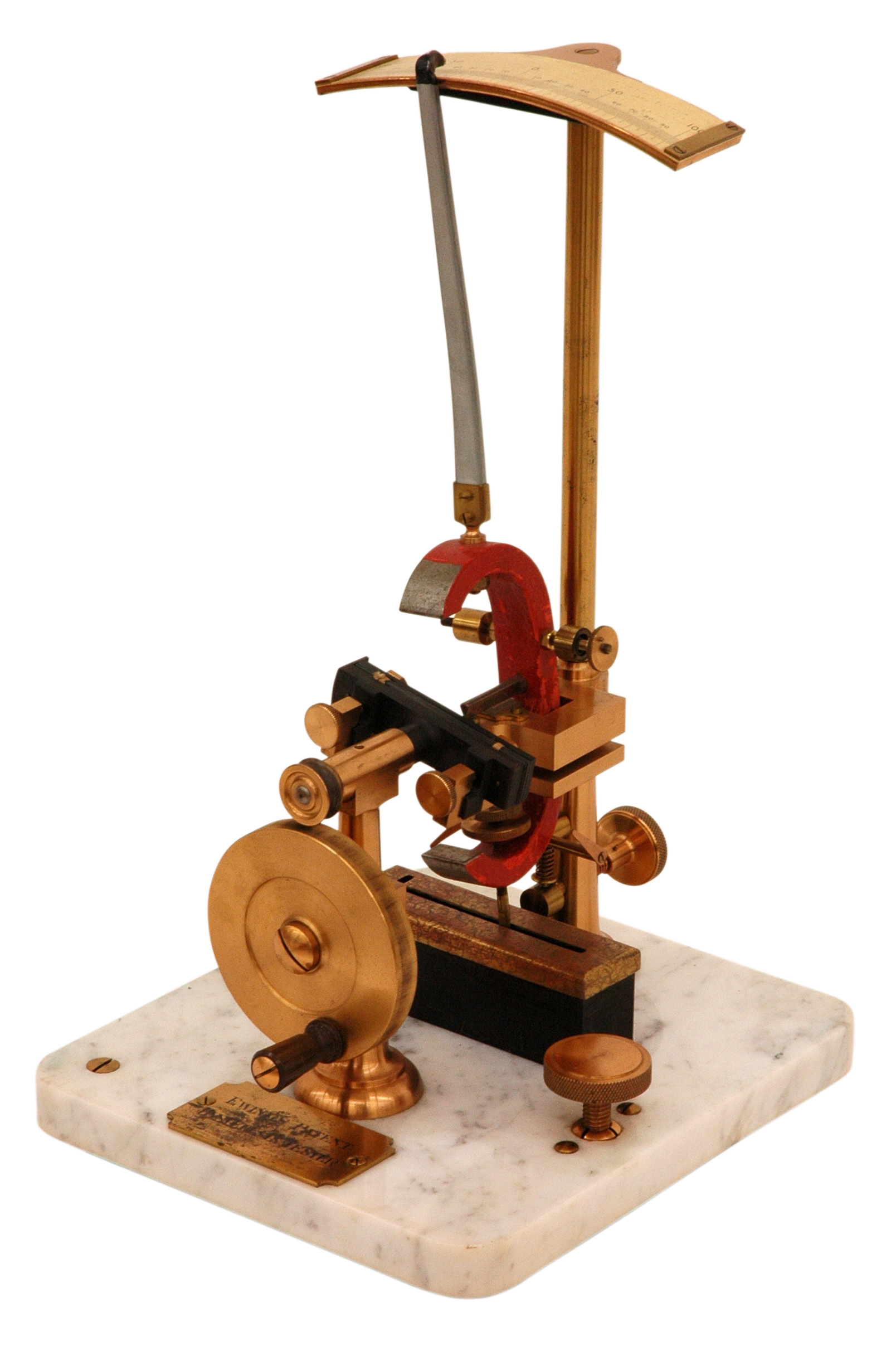

Composto por um íman permanente em forma de C (de cor vermelho), que oscila entre dois encaixes, comporta uma agulha, que desliza em frente a uma régua graduada. O histeresímetro possui igualmente pesos reguladores e um disco que desliza dentro de uma cavidade com uma prega de óleo, que serve para amortizar as oscilações da parte móvel. O íman e o conjunto de lâminas de ferro apertadas dentro de uma pequena prensa, formam um circuito magnético, tendo dois entreferros, que por indução do conjunto de lâminas são independentes da permeabilidade destes. Esta indução é cerca de 4.000 gauss. Em face da rotação do conjunto de lâminas de ferro, ele puxa o íman num ou noutro sentido mas, por causa das histeréticas, a atração é mais forte num sentido e dá origem à inclinação do íman no ângulo correspondente. Esta disposição é proporcional à das perdas histeréticas por ciclo. Ele é praticamente independente da velocidade de rotação, tanto que as perdas por correntes de Foucault são negligenciadas. Neste aparelho o conjunto de lâminas de ferro são formadas por seis a oito placas de 76,5 x 15,9 mm2 de superfície e de pequena espessura, e está colocado sobre um suporte especial, que pode girar em torno de um eixo, perpendicular ao plano das placas. Produzimos uma rotação com o auxílio de uma manete. O histeresímetro tem algumas analogias com o de Rony. A perda por histeréticas deve ser tanto mais forte quanto maior for o desvio.

Utilizado para medir as perdas histeréticas dos materiais ferromagnéticos.

Sir James Alfred Ewing (1855-1935), foi um físico britânico de origem escocesa. Foi também engenheiro e professor. Realizou interessantes trabalhos sobre aparelhos térmicos e descreveu o fenómeno da histeresis magnética.
