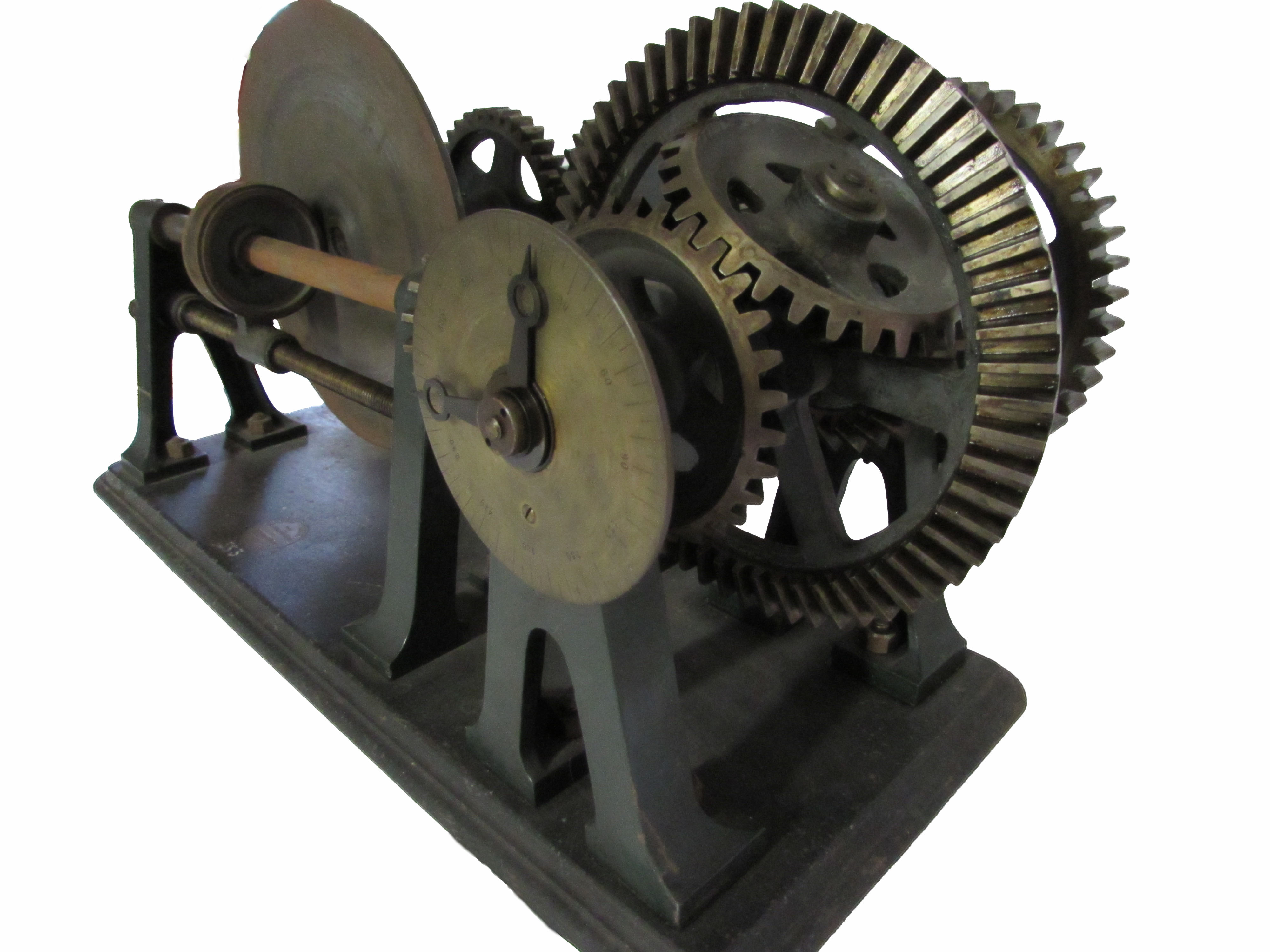

Este modelo é constituído por oito rodas dentadas de diferentes diâmetros e ângulos face à sua base e por um parafuso sem fim que converte o movimento retilíneo em movimento de rotação. Composto maioritariamente por ferro e outras ligas metálicas com um elemento de madeira (manivela).

A cinemática é o estudo da geometria em movimento. Estes modelos foram construídos com objetivo de demonstrar e ensinar os princípios da cinemática ou da ciência do movimento. Possibilitando observar, a transmissão de movimentos através do encaixe das rodas dentadas entre si, descrevendo assim uma noção constante de movimento.

A empresa de Schröder foi fundada em 1837, na Polytechnisches Arbeits-Institut, em Darmstadt. J. Schröder construiu os seus modelos cinemáticos curvos, baseando-se nos livros de Reuleaux e Redtenbacher, para a Polytechnisches Arbeits-institut, em Darmstadt. Schröder era conhecido pela qualidade dos seus modelos, tendo vindo a ganhar prémios nas exposições nacionais em Berlim, em 1844 e 1854. Na exposição universal de 1862, em Londres, o Conservatoire des arts et métiers encomendou a J. Schröder vários modelos curvos com forma de coração, de cruz maltesa e em forma de estrelas pontiagudas, para ilustrar as leis da mecânica. Todos estes modelos anteriormente mencionados, encontram-se presentes em diversos museus universitários de ciência e técnica por todo o mundo, ainda que se localizem predominantemente na Europa, América do Norte e Japão, o que só comprova, a importância pedagógica destes modelos para o ensino da engenharia, a partir da segunda metade do século XIX.
