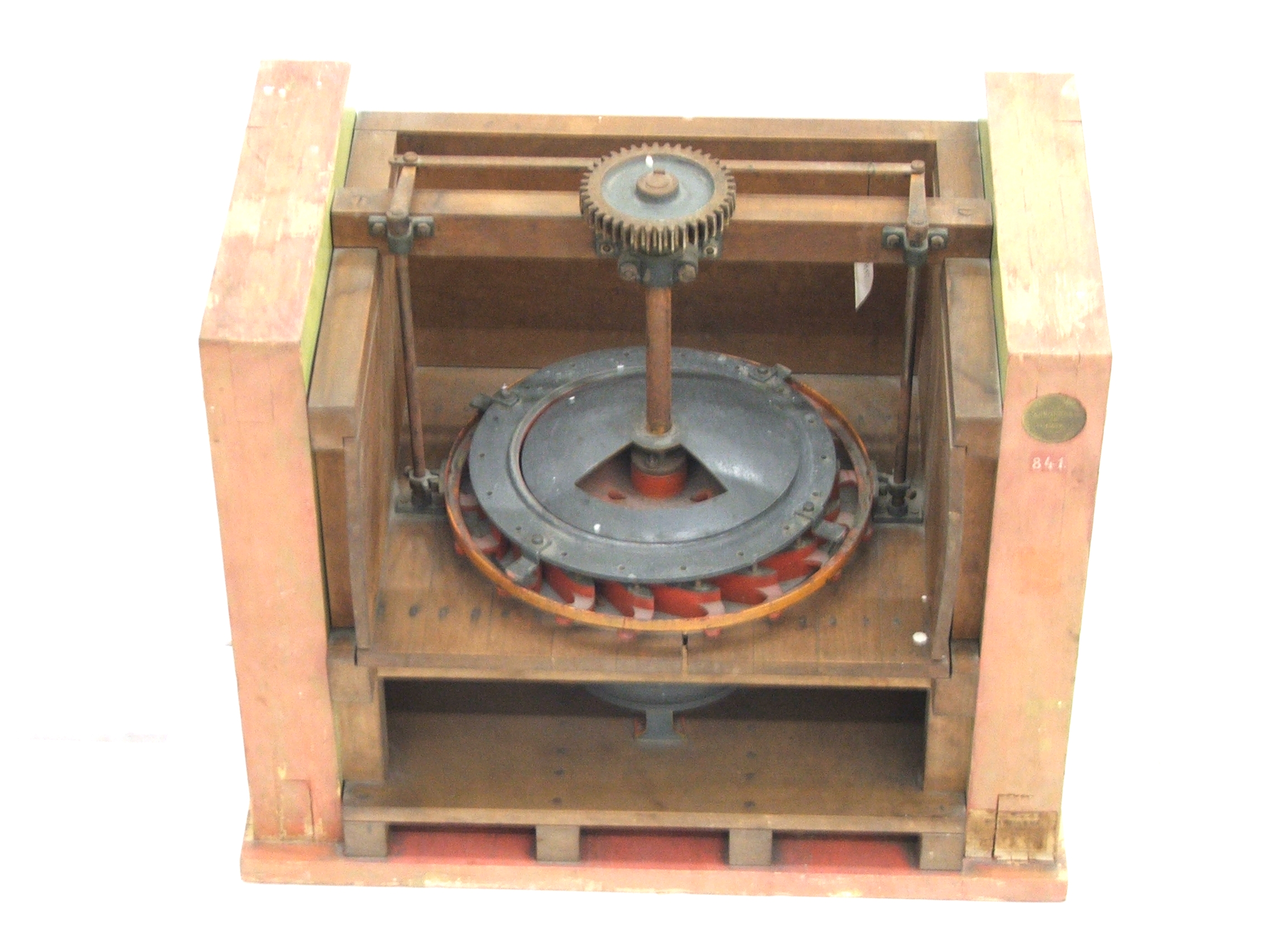

Este modelo tem como estrutura base de suporte duas paredes laterais consistentes em madeira unidas por uma outra mais estreita na parte de trás. O seu interior está dividido em três áreas.
Na parte superior da estrutura existe uma roda dentada com 8,5 cm de diâmetro ligada ao eixo da roda da turbina que se encontra localizada na divisão do meio.
A roda está protegida por uma estrutura metálica redonda com
a parte superior em forma de cúpula. As pás da roda, disposta
horizontalmente, estão fixas por solda ao aro da estrutura metálica que a protege.
Nos pontos opostos da roda encontram-se dois veios metálicos
dispostos verticalmente, unindo-se um ao outro na parte superior por um fulcro através de uma roda de dois dentes que permitem mover a roda.

Utilizado para fins didáticos. As turbinas hidráulicas são turbinas projetadas especificamente para transformar a energia hidráulica de um fluxo de água em energia mecânica na forma de torque e velocidade de rotação.

Quando os engenheiros europeus desistiram da ideia de trocar o sentido radial da marcha líquida, os americanos previram a grande vantagem que seria tal inovação, e alguns engenheiros e construtores, entre eles Francis, criaram o tipo centrípeto com regulação anelar, mantendo-se pouco tempo com a sua pureza, já que paulatinamente foi evoluindo até à diagonal ou mista. Uma forte tampa de ferro envolve superiormente a totalidade do receptor impedindo a passagem da água do canal para o regueiro. Na base da campana, e apoiado sobre o piso do próprio canal, abrem-se circularmente as condutas do distribuidor. Por eles ingressa a água devidamente canalizada até passar para o rodete interior, este diferente do centrífugo no menor tamanho e na colocação do disco ou prato sustentador, que neste caso, para não impedir a evacuação do liquido saído, coloca-se na parte superior do rodete, cunhado ao eixo de rotação. A regulação do encerramento faz-se da mesma maneira que na turbina Fourneyron. O Movimento da água é muito idêntico ao explicado na disposição centrífuga. No que diz respeito à autorregulação, este tipo de turbina tem uma grande vantagem sobre a centrífuga de regular espontaneamente a admissão de água e por conseguinte o trabalho desenvolvido. Nas centrífugas as alterações de regime são fáceis. Uma diminuição da resistência produz, como conseguinte, um aumento de velocidade. Com isto tem lugar um incremento da força centrífuga que tende a desalojar a água do rodete com muito maior intensidade que anteriormente. A maior facilidade de escoamento, corresponde por sua vez a um maior gasto e desenvolvimento da potência. O mesmo é dizer, uma tendência de aumentar todavia a velocidade e suster ainda exceder a alteração de regime.

Material de ensino adquirido no ano 1889-1890 Data de aquisição
