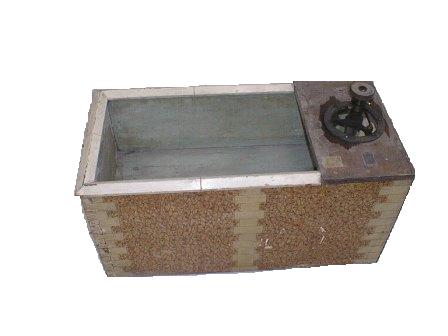

Montada numa estrutura em forma de caixa retangular, sendo um dos lados mais estreitos em vidro e os restantes em madeira. As partes em madeira estão encaixadas por tornos de madeira.
A parte superior da caixa é aberta, com exceção de uma pequena parte coberta por um pedaço de madeira com um orifício redondo onde está suportada a estrutura metálica da turbina. O pedaço de madeira instalado na parte superior está preso ás paredes laterais da caixa por seis parafusos oxidados.
O interior da caixa está dividido ao meio por uma plataforma de
madeira com um orifício igual ao superior e alinhado pelo
mesmo para permitir a passagem da estrutura que já vem de
cima. Na parte inferior da divisão da caixa encontra-se a roda
da turbina disposta horizontalmente e com as pás disposta em sentido radial.
A suportar a roda da turbina à estrutura de madeira na parte superior estão três veios metálicos com três rodas dentadas na parte superior unidas por uma corrente. A esta corrente está
adstrita uma manivela que permite rodar a corrente e consequentemente os três veios metálicos. Estes, ligados à roda da turbina fazem esta mover-se, alcançando o objetivo para o qual este modelo foi construído – demonstrar como funciona a turbina de Fourneyron.
Num dos lados laterais da caixa, na parte inferior, vê-se o canal de escoamento da água que sai da roda. Este canal é feito em madeira com a parte final a ser revestida em metal.

Utilizada como modelo didático. Turbinas hidráulicas são turbinas projetadas especificamente para transformar a energia hidráulica de um fluxo de água em energia mecânica na forma de torque e velocidade de rotação.

O tipo centrifugo, surgiu graças a Fourneyron, o primeiro em ordem cronológica, ficando conhecido em meados do século XIX.
Este modelo sofreu muitas alterações, mas continua a subsistir as suas características e velho prestígio, mesmo frente às novas criações.

Informação retirada da carta do director do Instituto ao Ministro das obras publicas comercio e industria em 10 de Junho de 1868.
